日产2000吨移动煤炭给料分离破碎设备设计

  下面是结合用户要求，而初步设计的日产2000吨移动式煤炭给料分离破碎设备，由于用户提供的资料不是非常完善，所以只能大概设计，用户要求后端破碎用重锤式破碎机，下面是具体煤炭给料筛分破碎设备设计工艺。

一、用户要求：

  每小时处理煤炭约200-300吨，先进行分离作业，将3-5公分以下的煤炭分离出来，然后再将大于5公分的煤炭进行粉碎作业，并且所有机器设计在移动平台上，方便操作和移动。

二、设备配置：

1、1014-5多级联动滚轴筛；

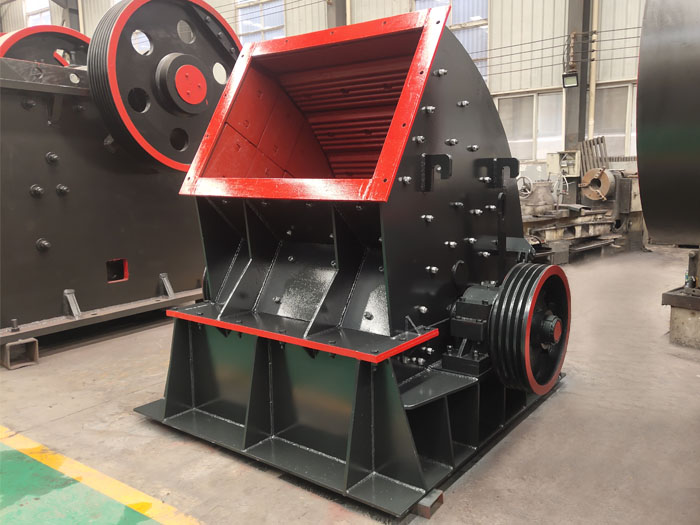

2、1012重锤式破碎机；

3、底部皮带输送机；

4、移动车载系统；

5、变频启动+软启动；

6、控制柜；

三、工艺设计：

1、通过装载机将煤炭给料到多级联动滚轴筛上方的料仓中，料仓设计长度＞3米，可供50装载机直接喂料，多级联动滚轴筛前五根轴设计成阶梯式，以便快速给料和减少物料对滚轴的冲击，到后端均为平行式设计，以便煤炭被充分筛分，多级联动滚轴筛的下部设计有收料板，以便将筛下料收集到皮带输送机上再被输送走；

2、多级联动滚轴筛的筛上料直接给料到重锤式破碎机进行破碎；

3、煤炭经破碎后，同样收料到底部皮带输送机上，与多级联动滚轴筛的筛下料一起被输送走；

4、多级联动滚轴筛设计为变频控制，可以根据分离效果调整机器转速；

四、图片参考：

  以上，我单位设计的移动式煤炭给料、筛分、破碎设备，支持按需定做，每小时可处理煤炭约200-300吨，属于中小型煤炭分离破碎设备，我们专业提供时产50-5000吨煤炭分离筛分设备，了解详情，欢迎随时联系郑州青山技术。
